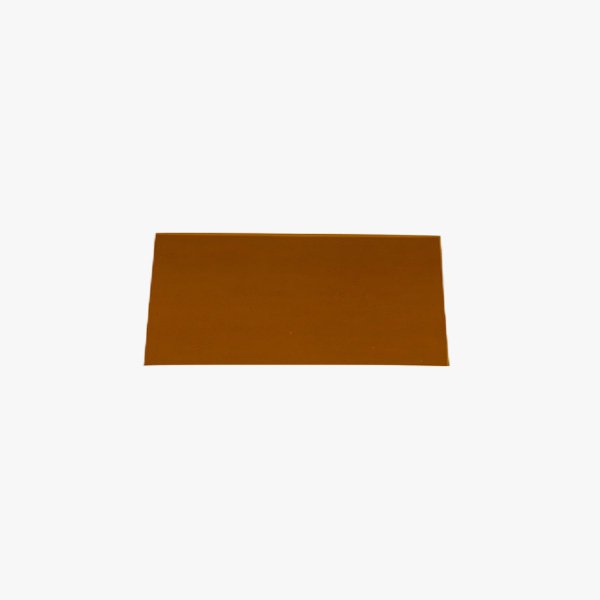

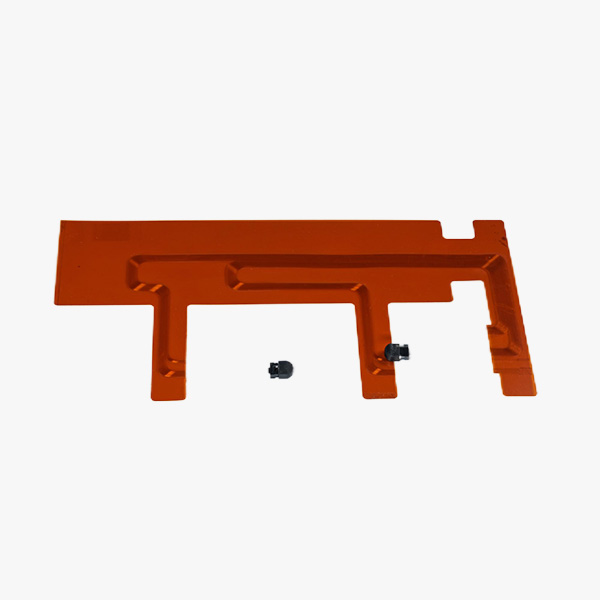

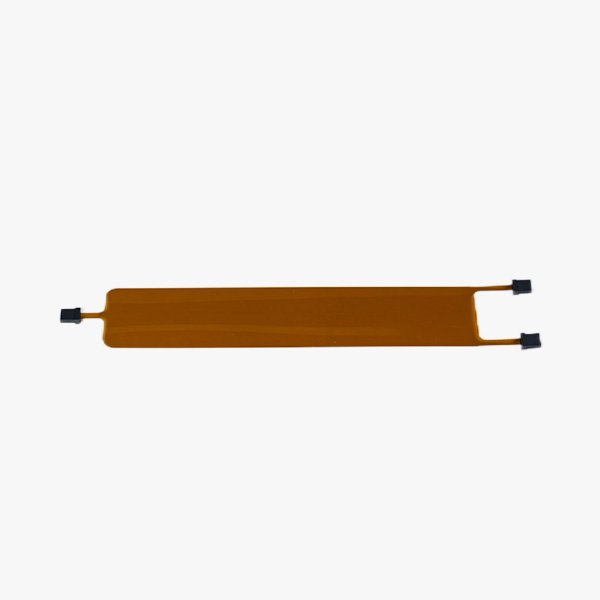

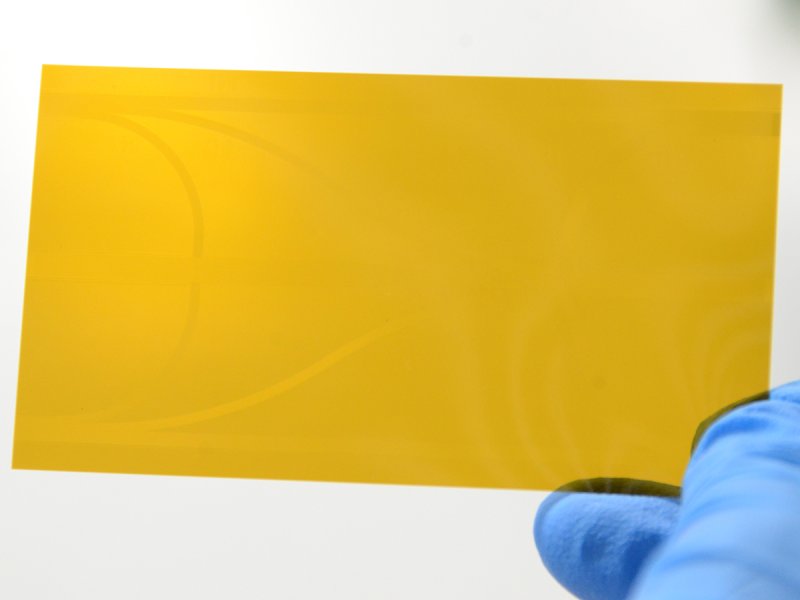

柔性光路板

柔性光路板（柔性光波導）主要用于芯片間、芯片到板、芯片到光纖、光纖到光纖等高密光互連場景。柔性低應力的特性可實現狹小空間內的立體封裝。通過光刻工藝一次性形成上千規模的互連光路，可實現同層交叉、彎曲，可集成光分路器等功能器件。

產品詳情

規格參數

應用案例

產品介紹

? 柔性光路板（柔性光波導）主要用于芯片間、芯片到板、芯片到光纖、光纖到光纖等高密光互連場景。柔性低應力的特性可實現狹小空間內的立體封裝。通過光刻工藝一次性形成上千規模的互連光路，可實現同層交叉、彎曲，可集成光分路器等功能器件。

產品特性

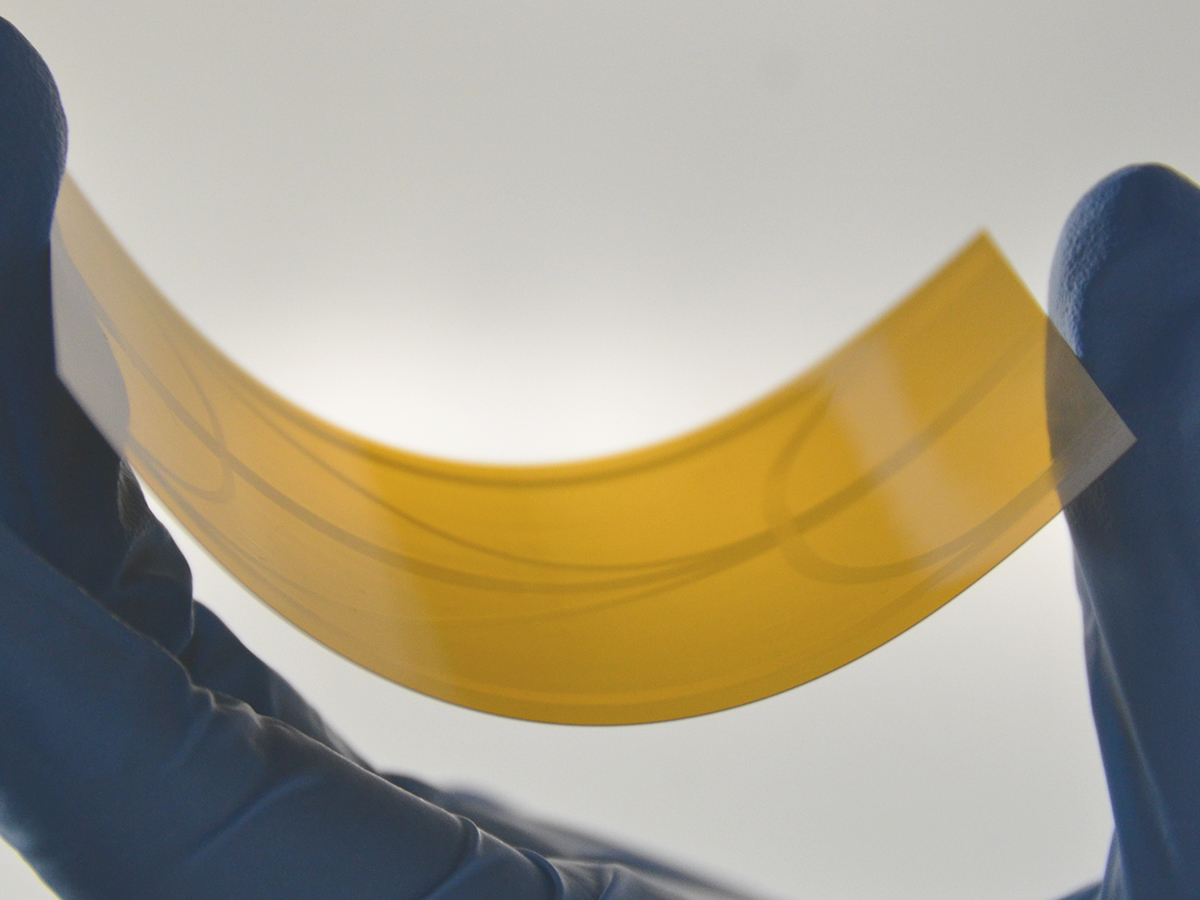

? 柔性低應力，可實現立體封裝

? 高密集成，低傳輸損耗

? 可實現同層交叉，低串?dāng)_

? 支持定制

規格參數

產品名稱	柔性光路板
光波導片長度	≤ 300 (特殊 ≤ 400)
光波導片寬度	≤50
光波導片厚度	0.1
光波導芯區厚度（μm)	50
光波導芯區寬度（μm)	50
光波導通道數	12
光波導芯間距（μm)	250
光波導片內彎曲半徑	≤12 *
光波導片外彎曲半徑	≤4 *
光波導水平接口封裝形式	TIR
光波導垂直接口封裝形式	兼容性MT
工作波長	850
波導傳輸損耗（dB/cm)	≤0.1
環境性能	0~75

* 彎曲損耗不超過0.2dB

應用場景

? 短距光模塊內部光互連

? 數據中心、超算的板間互連

? 柔性光背板
