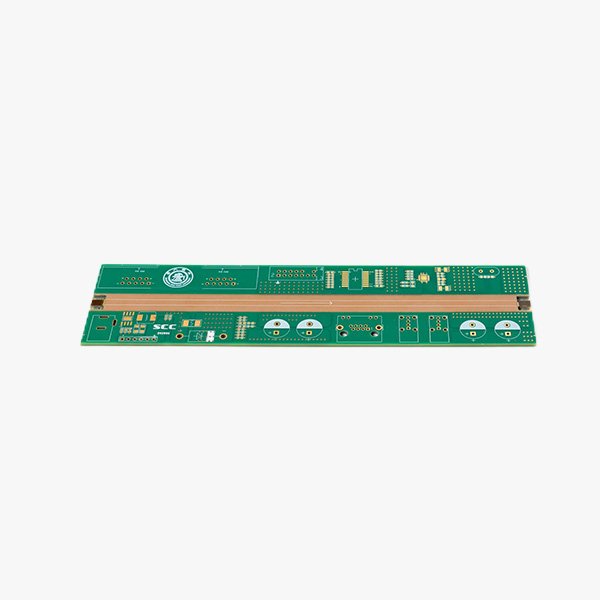

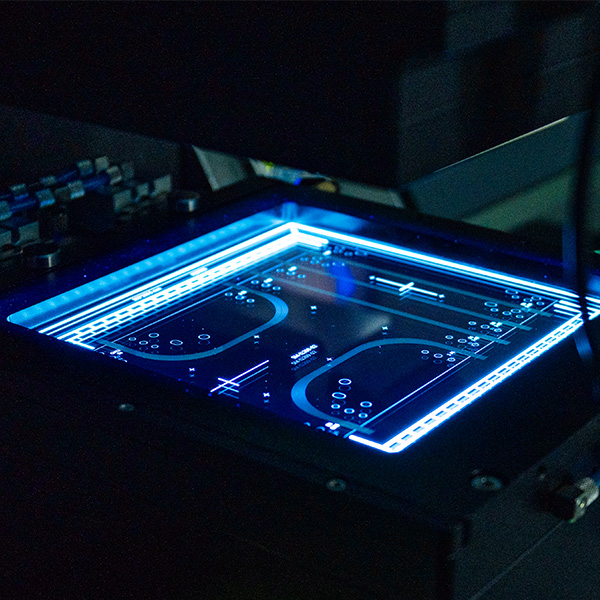

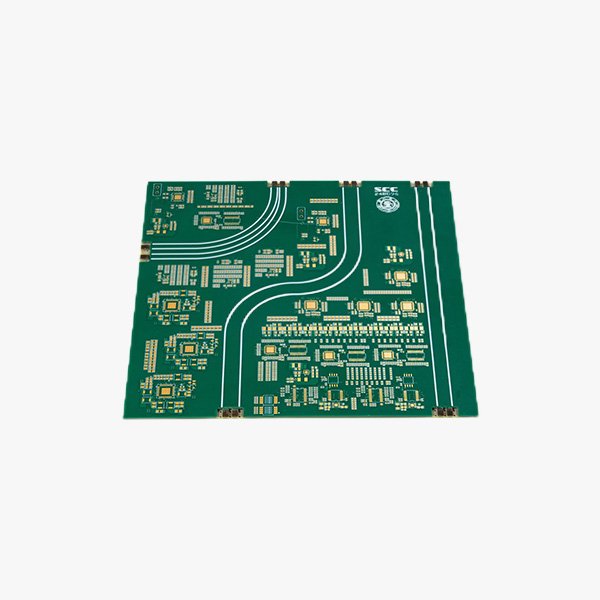

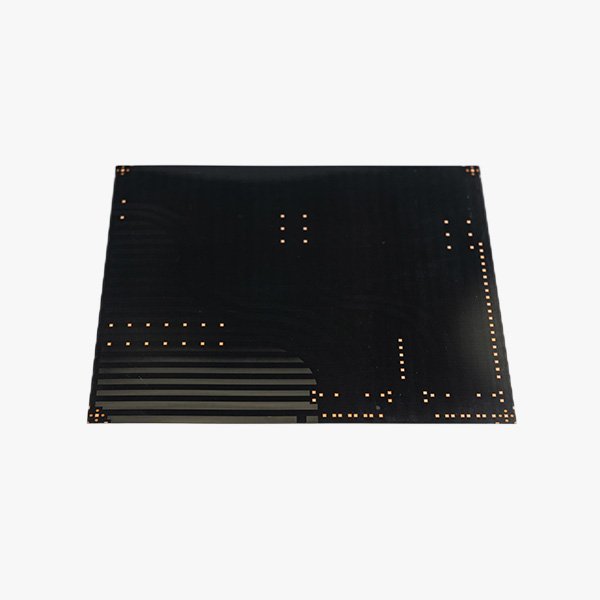

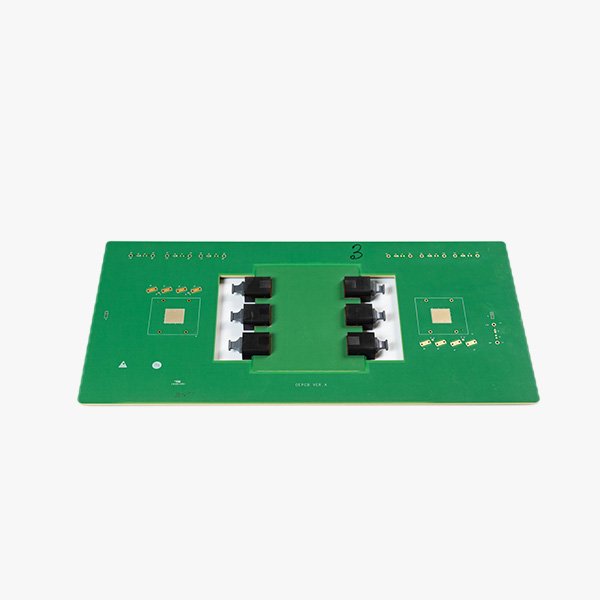

剛性光路板

剛性光路板是指基底材料為剛性的光路板。剛性光路板可以集成剛性印制電路板，即帶印制電路板的剛性光路板，可同時傳輸光、電信號，是各種電器件, 光器件的承載體，實現芯片間、芯片到板、芯片到連接器、連接器到連接器等各種光電互連場景。

產品詳情

規格參數

應用案例

產品介紹

? 光路板（optical circuit board），引申自電路板（printed circuit board）的概念，是指含光纖和/或光波導，可實現直通/交叉/彎曲等任意光路徑模式且含輸入/輸出端的集he（合）。按不同分類方法，可分為柔性光路板、剛性光路板，光纖型光路板、波導型光路板，光電路板、不帶印制電路板的光路板等。

? 剛性光路板是指基底材料為剛性的光路板。剛性光路板可以集成剛性印制電路板，即帶印制電路板的剛性光路板，可同時傳輸光、電信號，是各種電器件, 光器件的承載體，實現芯片間、芯片到板、芯片到連接器、連接器到連接器等各種光電互連場景。

產品特性

? 光電一體，光路層可置于任意層

? 高密集成，低傳輸損耗

? 可實現同層交叉，低串?dāng)_

? 支持定制

規格參數

	規格參數
	多模	單模
光電路板尺寸	≤400*300mm
光路層尺寸	≤150*150mm
光波導芯區尺寸	45um*45um	8um*8um
光波導芯間距	≥62.5um（多模）*	≥25um（單模）*
光波導片內彎曲半徑	≥25mm
光波導水平接口封裝形式	Micro mirror	N.A.
光波導垂直接口封裝形式	兼容性MT/MPO	兼容性MT
工作波長	850nm	1310nm
波導傳輸損耗	<0.2dB/cm	<0.3dB/cm
環境性能	0℃~75℃	0℃~75℃

* 注：芯間距取決于串?dāng)_規格。更多規格參數，歡迎來電咨詢

應用場景

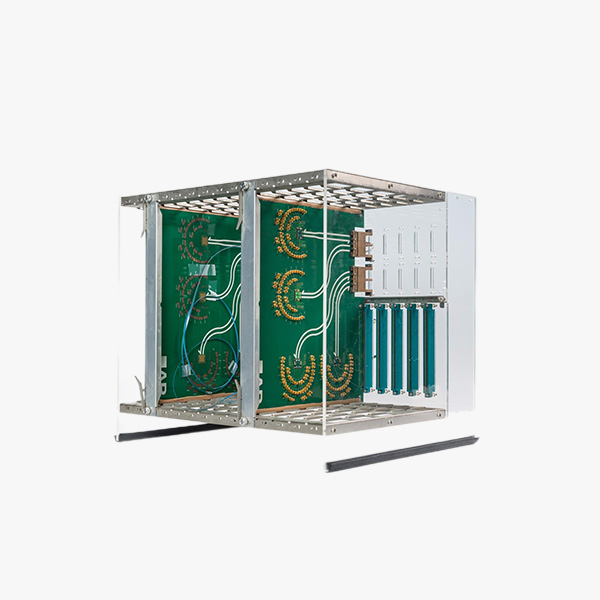

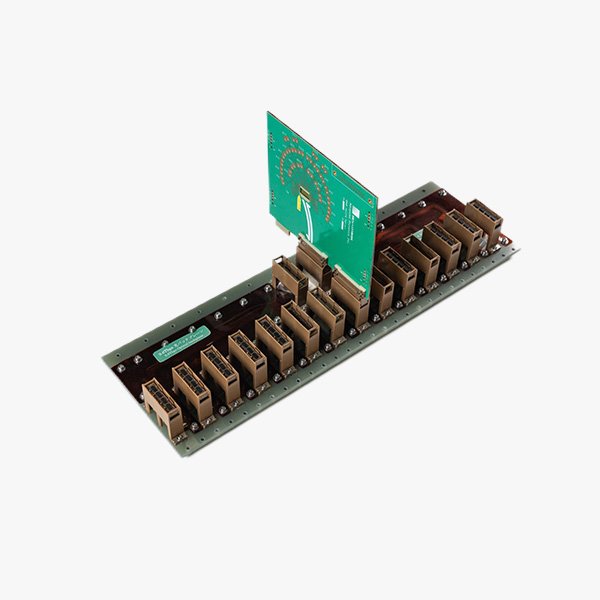

? 光背板互連（數據中心、超算、AI計算等）

? 光單板互連（數據中心、超算、AI計算等）
