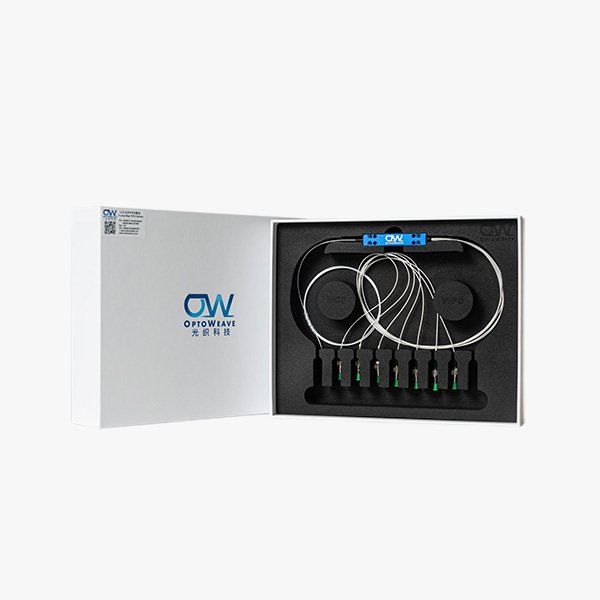

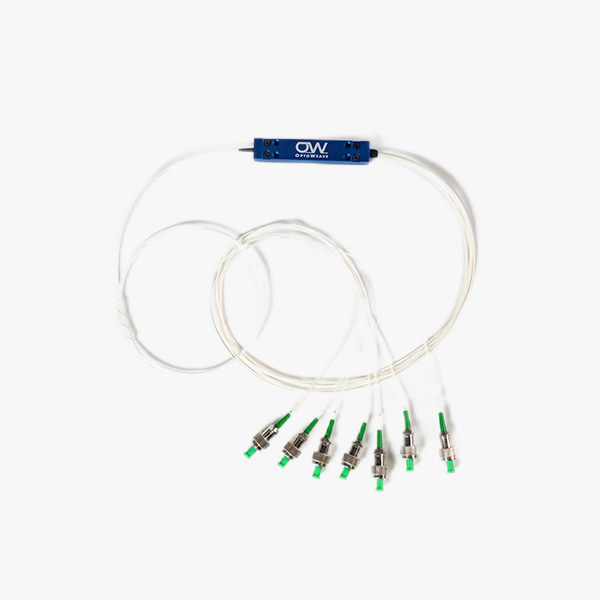

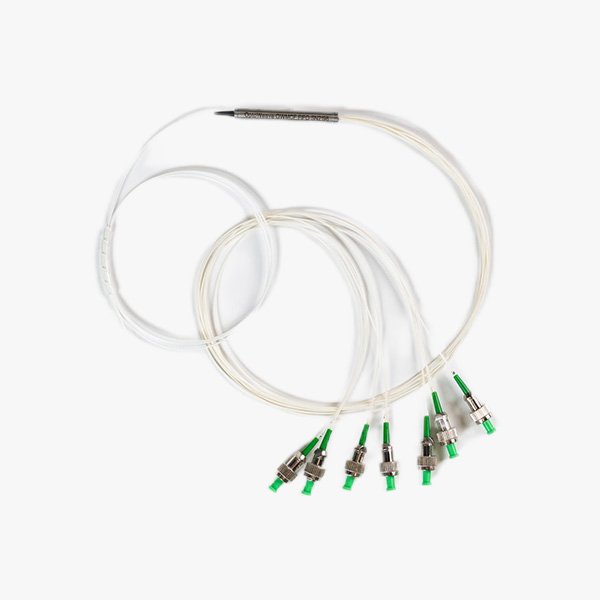

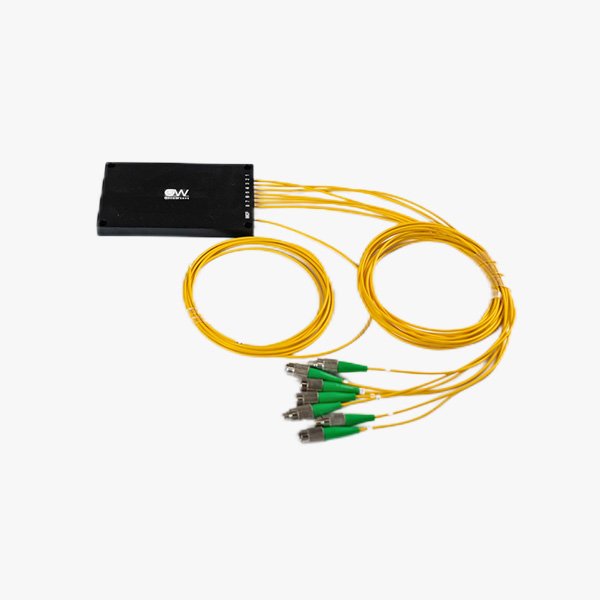

7芯光纖扇入扇出器件

多芯光纖扇入扇出器件是實現多芯光纖與標準光纖高效耦合的關鍵器件。本產品采用具有自主知識產權的特殊技術制備及模塊化封裝，具有低損耗、低串擾、高回損、高可靠性的優點。可提供標準規格產品及特殊訂制化服務。適用于光通信、光互連、光傳感等領域應用需求。

產品詳情

規格參數

應用案例

產品介紹

? 多芯光纖扇入扇出器件是實現多芯光纖與標準光纖高效耦合的關鍵器件。本產品采用具有自主知識產權的特殊技術制備及模塊化封裝，具有低損耗、低串擾、高回損、高可靠性的優點。可提供標準規格產品及特殊訂制化服務。適用于光通信、光互連、光傳感等領域應用需求。

產品特性

? 低插入損耗、低芯間串擾、高回波損耗

? 通道一致性好、可靠性高、環境適應性好

? 支持多種封裝形式、接口使用方便

? 支持低損耗、小芯間距等訂制化服務

規格參數

產品名稱	多芯光纖扇入扇出器件（弱耦合型）
產品編號	MD02001A	MD04001A	MD05001A	MD07001A	MD19001A
類型描述	2芯FIFO	4芯FIFO	5芯FIFO	7芯FIFO	19芯FIFO
平均插入損耗(dB)@1550 nm	≤ 0.3	≤ 0.5	≤ 0.6	≤ 0.8	≤ 2.0
極限插入損耗(dB)@1550 nm	≤ 0.5	≤ 0.6	≤ 0.8	≤ 1.0	≤ 3.0
回波損耗 (dB)	≥ 45
通道串擾 (dB)	≤ -45
多芯光纖長度 (m)	2.5 ± 0.2
單模尾纖長度 (cm)	50 ± 5
封裝形態 (mm)	鋼管	Φ5.5×50, Φ5.5×65, Φ5.5×100, Φ3.0×30
封裝形態 (mm)	金屬盒	65×12×9,120×75×10
使用溫度 (℃)	-40 ~ +70

產品名稱	多芯光纖扇入扇出器件（強耦合型）
產品編號	MD02001C	MD04001C	MD07001C	MD12001C
類型描述	2芯FIFO	4芯FIFO	7芯FIFO	12芯FIFO
平均插入損耗(dB)@1550 nm	≤ 0.6	≤ 1.0	≤ 1.2	≤ 1 8
極限插入損耗(dB)@1550 nm	≤ 0.8	≤ 1.2	≤ 1.5	≤ 2.0
回波損耗 (dB)	≥ 45
多芯光纖長度 (m)	2.5 ± 0.2
單模尾纖長度 (cm)	50 ± 5
封裝形態 (mm)	鋼管	Φ5.5×50, Φ5.5×65, Φ5.5×100, Φ3.0×30
封裝形態 (mm)	金屬盒	65×12×9,120×75×10
使用溫度 (℃)	-40 ~ +70

注：更多產品型號及規格參數，歡迎來電咨詢。支持定制開發。

應用場景

? 數據中心光模塊

? 長距離光傳輸

? 醫療及形狀傳感
